Глава II — Суперскаларни микроархитектури на x86 процесорите на Intel
1. Фамилия P6: Вътрешна структура и организация на Pentium II
Основна концепция на P6

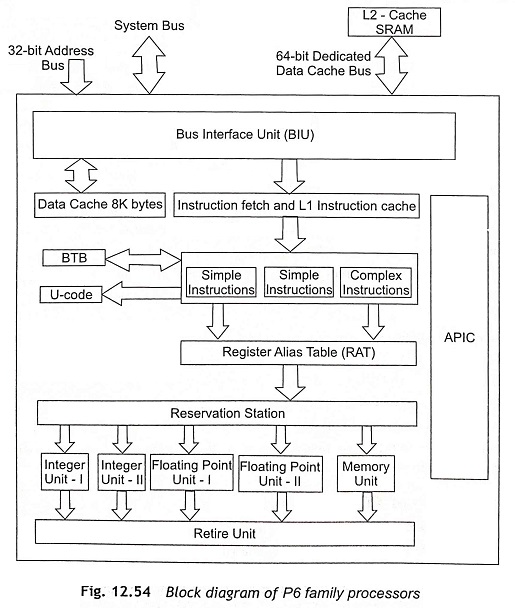

RISC ядрото на Pentium Pro/II/III е реализирано чрез три независими вътрешни устройства, комуникиращи чрез пул на инструкциите (ROB — Reorder Buffer):
Пулът позволява инструкциите да се стартират извън ред, но да завършват по реда им в програмата.
1.1 Устройство „Извличане/Декодиране”
- Получава от L1 кеш за инструкции 32 байта за такт, указвани от NextIP
- IFU (Instruction Fetch Unit) формира 3 степени конвейер: предварително извличане → изравняване → маркиране на границите на инструкциите
- 3 паралелни декодера разпознават инструкциите и ги преобразуват в µops (микрооперации):
- Декодер 0: до 4 µops от 1 инструкция
- Декодери 1 и 2: по 1 µop от 1 инструкция (тройка 4-1-1)
- Сложни инструкции → µkod от MS (Microcode Instruction Sequencer)
- RAT (Register Alias Table): преобразува архитектурните регистри в 40 физически регистъра (синонимни регистри)
- BTB (Branch Target Buffer): динамично предсказване на преходи (512 елемента); предсказва и адресите за връщане от процедури (RSB — Return Stack Buffer)
- Устройството заема 7 степени от конвейера
1.2 Устройство „Диспечер/Изпълнение”
- RS (Reservation Station): избира от ROB готови µops (с достъпни операнди) и ги стартира извън ред
- 5 изпълнителни порта: до 5 µops/такт
- Изпълнителни устройства:
- 2× целочислени (IU)
- 2× плаваща запетая (FPU)
- 1× зареждане/съхранение (Load/Store)
- JPU (Jump Prediction Unit): проверява правилността на предсказания преход; при грешен — сигнализира BTB и рестартира конвейера от алтернативния адрес
1.3 Завършващо устройство (RRF — Retire Retire File)
- Открива завършилите µops и ги отстранява по реда им в програмата
- Завършва до 3 µops/такт
- Записва резултатите в архитектурните регистри или в паметта
- Обработва прекъсвания, изключения и трасировка
1.4 Шинен интерфейс
- 64-разредна системна шина, организирана на базата на транзакции (разделно управление на фазите адресация и данни) → конвейерна организация
- 6 × 8-разредна шина свързва с L2 кеш; до 4 паралелни достъпа до L2
- Подреждащ буфер за заявките към паметта
2. Архитектура NetBurst: Pentium 4
Основна идея
NetBurst е разработена с цел максимална тактова честота. Постигнато чрез много дълбок конвейер — при Willamette/Northwood: 20 степени (срещу 10 при P6).
Принципът: По-малко работа на такт → по-висока честота → повече тактове за изпълнение.
Ключови характеристики
| Характеристика | Описание |
|---|---|
| Хипер-тръбна технология | 20-степенен конвейер (Prescott: 31 степени) |
| Execution Trace Cache | Кешира вече декодирани µops, не CISC байтове |
| Rapid Execution Engine | Целочислената ALU работи на 2× тактова честота на ядрото |
| Replay System | Повтаря µops при грешка в предсказването на латентността |
| Quad-pumped FSB | Предна системна шина работи на 4× честотата (800 MHz ефективно при 200 MHz FSB) |
| Hyper-Threading | Две логически нядра върху един физически (виж т.3) |
Проблеми на NetBurst
- Дълбокият конвейер = голяма наказателна цена при грешно предсказан преход (20–31 такта загуба)
- Консумация на мощност нараства рязко с честотата
- Pentium 4 не успява да достигне планираните 10 GHz → архитектурата е изоставена
- Заменена от Core микроархитектурата (базирана на P6, не на NetBurst)
Поколения NetBurst:
- Willamette (180 nm, 2000) → Northwood (130 nm, 2002) → Prescott (90 nm, 2004) → Cedar Mill (65 nm, 2006)
3. Технология Hyper-Threading (HTT)
Какво е Hyper-Threading?
Симултанно многонишково изпълнение (SMT) — технология, при която един физически процесорен кристал се представя на операционната система като два логически процесора.
Как работи?
Един физически процесор представя на ОС два логически процесора — всеки с дублирано архитектурно състояние (GPR, EFLAGS, EIP, сегментни и управляващи регистри), но споделени изпълнителни ресурси (ALU, FPU, кеш, шинен интерфейс).
- Дублирани: регистри на архитектурното състояние (GPR, EFLAGS, EIP, сегментни регистри, управляващи регистри, APIC регистри)
- Споделени: изпълнителни устройства, L1/L2 кеш, шинен интерфейс
Принцип на действие
- Когато нишка 0 е в изчакване (напр. кеш пропуск), изпълнителните ресурси стоят празни
- HTT позволява нишка 1 да използва тези ресурси вместо тях да пропадат
- ОС планира две независими нишки → по-добро натоварване на процесора
Исторически бележки
- Въведена в Pentium 4 (Northwood) и Xeon (2002)
- Изоставена в Core (2006) — заради конфликт на ресурси при P6 ядрото
- Върната в Nehalem (2008) и всички следващи Intel архитектури
Ефективност
- Теоретично до ~30% подобрение на производителността при многонишкови приложения
- Зависи силно от приложението — при сходни нишки могат да влязат в конфликт за ресурси
4. Многоядрени архитектури: Core, Core 2, Nehalem, Sandy Bridge, Skylake
4.1 Intel Core (Yonah, 2006)
- Базирана на P6, не на NetBurst → 14-степенен конвейер (много по-кратък)
- Двуядрен от изхода
- Споделен L2 кеш между ядрата
- Без HTT (върна се по-късно)
- Macro-op fusion: комбинира CMP+Jcc в 1 µop
4.2 Intel Core 2 (Conroe/Merom, 2006)
- Нов, по-широк frontend: 4 µops декодирани на такт (спрямо 3 при P6)
- 14-степенен конвейер
- Wide execution: до 6 µops изпълнени на такт
- Micro-op fusion: зареждане+ALU в 1 ROB запис
- Двуядрени и четириядрени конфигурации
- 65 nm процес (Conroe) → 45 nm (Penryn/Wolfdale)
4.3 Nehalem (2008)
- Ново 32 nm производство; първо поколение Core i7
- Нова системна шина: FSB заменена с QPI (QuickPath Interconnect) — директна точка-до-точка връзка между процесора и chipset
- Завърнат Hyper-Threading (2 нишки/ядро)
- 3-ниво кеш йерархия: L1 (32 KB) + L2 (256 KB) + L3 (8–24 MB, споделен между всички ядра)
- Вградена контролер за памет в процесора (IMC)
- Двуядрени, четириядрени и шестядрени варианти
4.4 Sandy Bridge (2011)
Sandy Bridge е пълно преработване на микроархитектурата — новостта е в механизма за OoO изпълнение.
Ключови нови характеристики:
- µop Cache (Decoded ICache): кешира вече декодирани µops (≈1536 µop); при попадание — заобикаля декодерите → по-бърз и по-енергоспестяващ fetch
- Физически регистров файл: µops носят само указатели към регистрите, не самите данни → по-ефективен OoO engine
- Ring Bus: 4 независими пръстена (Request, Snoop, Acknowledge, Data) свързват ядрата, L3 кеш блоковете, GPU и системния агент
- Вграден GPU (Intel HD Graphics) на същия кристал (die) — първото истинско интегриране
- AVX инструкции (256-битови SIMD операции с плаваща запетая)
- 32 nm процес; 22 nm (Ivy Bridge е следника, с 3D транзистори)
4.5 Skylake (2015)
Skylake е еволюционен наследник на Haswell (2013).
Ключови характеристики:
- 14 nm процес
- µop Cache: разширен до 1536 µops, bandwidth 6 µops/такт (спрямо 4 при Haswell)
- Out-of-Order window: 224 ROB записа (спрямо 192 при Haswell)
- Нови execution портове: порт 7 за съхранение с адресиране; подобрена целочислена и FP производителност
- DDR4 и LPDDR3 поддръжка; нов DMI 3.0 за chipset
- Intel Speed Shift Technology: по-бързо управление на честотата
- TSX (Transactional Synchronization Extensions): хардуерна транзакционна памет
- Ring Bus остава в еднопроцесорни конфигурации; Skylake-EP (Purley) мигрира към mesh мрежа
Сравнение на многоядрените архитектури
| Архитектура | Год. | Конвейер | Нишки/ядро | L3 кеш | Процес | Ключова новост |
|---|---|---|---|---|---|---|
| Core (Yonah) | 2006 | 14 | 1 | Споделен L2 | 65 nm | P6 завръщане |
| Core 2 (Conroe) | 2006 | 14 | 1 | 4–12 MB | 65/45 nm | Широк OoO, macro-op fusion |
| Nehalem | 2008 | 14 | 2 (HTT) | 8–24 MB | 45 nm | QPI, IMC, L3 |
| Sandy Bridge | 2011 | 14 | 2 (HTT) | 6–20 MB | 32 nm | µop кеш, Ring Bus, iGPU |
| Skylake | 2015 | 14 | 2 (HTT) | 8–32 MB | 14 nm | Разширен ROB, DDR4 |
Резюме за изпита
- P6 е first out-of-order RISC ядро с ROB, BTB, RAT и 3 декодера
- NetBurst = дълбок конвейер (20–31 степени) за висока честота, но голяма наказателна цена при грешни преходи
- Hyper-Threading = дублирано архитектурно състояние + споделени изпълнителни ресурси → 2 логически процесора от 1 физически
- Sandy Bridge въвежда µop кеш и ring bus; Skylake разширява OoO прозореца и µop bandwidth-а
