Глава XIII — Симетрични мултипроцесорни системи (SMP)

1. Принципи на SMP

SMP (Symmetric Multi-Processing) — архитектура, при която всички процесори споделят обща системна памет и имат равни права върху нея.

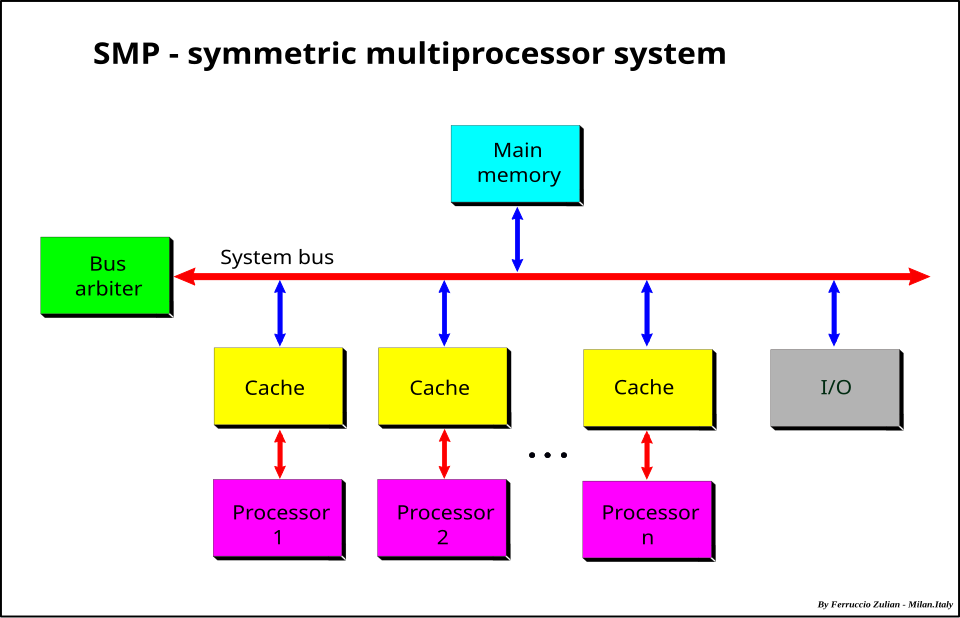

Компоненти на SMP система на базата на обща шина

Поддържани функции:

Заключване на шината (атомарни операции)
Сериализиращи средства
Консистентност на Кеш памет (MESI протокол)
APIC за разпределение на прекъсвания

2. Заключване на шината (Bus Locking)

Необходимост

При мултипроцесорни системи е критично да се осигурят атомарни (неделими) операции върху споделени данни (семафори, дескриптори, таблици на страниците).

Механизъм

Сигналът LOCK# блокира арбитража на шината:

Докато LOCK# е активен, шинният арбитър не разрешава друг процесор да заеме шината
Всяко начало на цикъл, докато LOCK# е активен, трябва да изчака

Докато LOCK# е активен (LOW): CPU #1 извършва транзакция 1, след това транзакция 2. Всички останали процесори чакат освобождаването на шината. Когато LOCK# се снема (HIGH), шинният арбитър може да предостави шината на друг процесор.

Автоматично активиране на LOCK#

Процесорът автоматично вдига LOCK# при:

XCHG инструкция с операнд в памет
Достъп до дескрипторна таблица (при зареждане на сегментен регистър)
Обновяване на дескриптора на TSS при превключване на задача
Потвърждаване на прекъсване (INTA цикъл)
Обновяване на идентификатор на страниците (Page Directory / Table)

Програмно активиране

Префиксът LOCK пред поддържани инструкции:

lock xchg [mutex], eax     ; атомарна размяна
lock cmpxchg [var], ecx    ; compare-and-swap
lock add [counter], 1      ; атомарно инкрементиране
lock bts [flags], 3        ; атомарен bit-test-and-set

PLOCK# (i486)

При i486 за операнди > 32 бита (Кеш-ред, FPU операнди) се използва псевдозаключване (PLOCK#): текущият и следващите цикли се третират като единно неделимо предаване.

LOCK# при P6

При P6, ако заключваният операнд е в кеш (WB типа), LOCK# може да не се вдига — правилността се гарантира от MESI протокола. Вместо физическо заключване шина, кешовете се координират вътрешно.

3. Сериализиращи средства

3.1 Подреждане на обръщенията към паметта

Строго подреждане (Strong Ordering) — i386 и по-ранни: обръщенията към памет се изпълняват в реда на срещане в потока инструкции.

Процесорно подреждане (Processor Ordering) — i486, Pentium, P6:

Четенията могат да изпреварват буферираните записи (спекулативно)
Записите се буферират, но винаги се изпълняват по реда в програмата
Четене/запис не могат да изпреварват В/И операции, заключени операции или сериализиращи инструкции

3.2 MTRR (Memory Type Range Registers)

Позволяват дефиниране на тип на подреждане за отделни области от физическата памет:

Тип	Символ	Кеширане	Подреждане
Uncacheable	UC	Не	Строго
Write Combining	WC	Частично	Слабо
Write Through	WT	Да (WT)	Строго
Write Protected	WP	Само четене	Строго
Write Back	WB	Да (WB)	Слабо (спекулативно)

До 96 области могат да се дефинират с MTRR.

3.3 Сериализиращи инструкции

Сериализиращите инструкции принуждават процесора да завърши всички предишни операции (флагове, регистри, записи в памет) преди следващата инструкция:

Привилегировани (само Ring 0):

MOV CR0–CR4, reg / MOV DR0–DR7, reg
WRMSR, WBINVD, INVD
LGDT, LLDT, LIDT, LTR

Непривилегировани:

CPUID — стандартна сериализация
IRET — възстановяване на EFLAGS
RSM — изход от SMM

Пример: след MOV CR0, eax (разрешаване на защитен режим) процесорът трябва да изпълни сериализираща операция, за да гарантира завършване на всички реален-режим инструкции.

Внимание: динамичното предсказване на преходи може да предизвика извличане на инструкции преди сериализиращата да е изпълнена — затова сериализиращата инструкция трябва да е след инструкцията за преход.

4. Програмируем интелигентен контролер на прекъсвания (APIC)

4.1 Защо APIC?

В SMP системи IRQ линиите от периферните устройства постъпват в IOAPIC (I/O APIC), откъдето се разпределят към локалните APIC контролери на отделните ядра.

В SMP системи прекъсванията трябва да се разпределят ефективно:

Да се прекъсне процесорът с най-нисък приоритет
Обработката може да е от различен процесор от стартиралия В/И операцията
По-голяма ефективност — обработка от процесора с кеширан код на обработващата програма
Поддържане на междупроцесорни прекъсвания (IPI)

4.2 Структура на APIC система

Локален APIC: вграден в процесора (от P6 нататък); в отделна ИС (i82489DX) при i486
В/И APIC: получава сигнали от ВУ и ги разпределя към локалните APIC

APIC регистрите са в адресното пространство на МП, на адрес 0xFEE00000 (4 KB), достъпни без шинни цикли при P6+.

4.3 Вектори и приоритети в APIC

Поддържат се 240 вектора (16–255), разделени в 15 приоритетни нива (1–15):

Приоритет = Вектор / 16

Пример: вектор 123 → приоритет 7.

4.4 Структура на локалния APIC

LAPIC (Local Advanced Programmable Interrupt Controller) — контролер на прекъсванията, вграден директно в процесорния кристал. Всеки CPU-ядро притежава собствен LAPIC.

Регистри за приемане (256-битови)

Регистър	Описание
IRR (Interrupt Request Register)	Получени, но необработени прекъсвания
ISR (In-Service Register)	Прекъсвания в момента на обработка
TMR (Trigger Mode Register)	Начин на приемане: по фронт (0) / по ниво (1)

Всеки бит i отговаря на вектор i. Битове 0–15 не се използват (резервирани вектори).

Локална векторна таблица (LVT)

Всеки от локалните източници на прекъсвания се програмира с 32-битов регистър в LVT:

Вход	Описание
LINT[0]	Локален В/И вход 0
LINT[1]	Локален В/И вход 1
Timer	Вграден таймер
Performance Counter	Брояч на производителността (P6)
Error	Вътрешна грешка на APIC

Всеки LVT регистър съдържа: вектор, начин на доставка, начин на задействане, маска, флаг за Remote IRR, статус.

Начини на доставка:

Fixed — INTR# към локалния процесор (използва вектора от LVT)
NMI — NMI# към локалния процесор (векторът се игнорира)
ExtINT — предизвиква INTA цикъл към външен 8259A; само един вход може да е ExtINT

Регистър за приоритет на задачата (TPR)

Блокира прекъсвания с приоритет ≤ TPR. OC задава TPR при превключване между задачи:

Прекъсване се обработва само ако: Приоритет(прекъсване) > TPR

Зареждане TPR=15 маскира всички APIC прекъсвания.

4.5 Изпращане на съобщения (ICR)

ICR (Interrupt Command Register) — 64-битов; записването предизвиква изпращане на съобщение по APIC шината:

Поле	Описание
Вектор [7:0]	Идентифицира прекъсването
Режим на доставка [10:8]	Fixed, Lowest Priority, NMI, INIT, Start-Up, INIT Level De-assert
Режим на назначение [11]	Физически (0) / Логически (1)
Съкратено назначение [19:18]	00=чрез полето за назначение; 01=само себе си; 10=всички; 11=всички без себе си
Начин на приемане [15]	По ниво (1) / по фронт (0)
Назначение [63:56]	Идентификатор на получателя

4.6 Схеми за адресация на прекъсвания

Физическа адресация: APIC ID 0–14 за единичен, 15 за broadcast.

Логическа адресация: 8-битов адрес (MDA), сравнен с LDR (Logical Destination Register), интерпретиран от DFR (Destination Format Register):

Модел	Макс. контролери	Адресация
Плосък	8	Бит в MDA → номер контролер
Клъстерен плосък	15 клъстера × 4 = 60	4-битов ID на клъстер + 4-битов ID в клъстер
Клъстерен йерархичен	Неограничен	Мрежа от клъстерни APIC шини

4.7 Арбитраж на APIC шината

Всеки APIC има арбитражен приоритет в Arb_ID (0–15)
Преди изпращане: арбитражна фаза → победителят изпраща
Победилият: Arb_ID → 0; загубилите: Arb_ID += 1
Справедлив Round-Robin механизъм

4.8 Край на обработка (EOI)

Преди IRET в обработващата програма — запис в EOI регистъра:

mov dword ptr [APIC_BASE + 0B0h], 0  ; EOI запис

APIC нулира най-приоритетния бит в ISR
Ако TMR[i]=1 → изпраща EOI съобщение до всички В/И APIC

5. Консистентност на кеш паметите (MESI протокол)

Проблем

При SMP система: процесор A зарежда данни от памет → Кеш A. Процесор B модифицира същите данни → Кеш B. Ако A чете отново — получава остарели данни.

MESI протокол

Всеки ред в Кеш е в едно от 4 състояния:

Буква	Състояние	Описание
M	Modified	Редът е модифициран и не е записан обратно в памет
E	Exclusive	Редът е в кеша само на този процесор; не е модифициран
S	Shared	Редът е в кешовете на повече от един процесор
I	Invalid	Редът е невалиден (не може да се използва)

Следяща логика (Bus Snooping)

Всеки процесор следи предаванията на другите по шината:

Сценарий	Действие
Ред не е в кеша	Не се намесва
Ред е в кеша, немодифициран (E или S)	Активира HIT#; изменя реда от E→S
Ред е в кеша, модифициран (M)	Активира HITM#; извършва обратен запис; другият процесор получава обновените данни
Следящата логика не е готова	Активира едновременно HIT# + HITM# (задържа предаването)

Сигнали за съгласуваност (P6)

Сигнал	Описание
HIT#	Немодифициран ред в Кеш
HITM#	Модифициран ред в Кеш
DEFER#	При неактивен — текущото предаване е “in order”

i486 — опростен протокол

При i486 е реализиран протокол само с две състояния: валидно и невалидно. Обявяване за невалиден чрез сигнала AHOLD# от externa схема.

Резюме за изпита

SMP: всички МП споделят обща памет; равни права върху ресурси

LOCK#: блокира арбитража; автоматично при XCHG, дескриптори, INTA; програмно — префикс lock

Процесорно подреждане: четенията могат да изпреварват записи; MTRR управлява типовете области

Сериализиращи инструкции: CPUID, IRET, MOV CRx, WRMSR, LGDT… завършват всички предишни операции

Локален APIC: вграден в МП; IRR (заявки), ISR (в обработка), TMR (начин приемане)

ICR: запис → IPI; поля: вектор, режим на доставка, назначение

TPR: блокира прекъсвания с приоритет ≤ TPR; EOI → нулира ISR

MESI: M (modified), E (exclusive), S (shared), I (invalid); HIT# / HITM# за съгласуваност

→ Речник на всички съкращения

Източници:

Рускова Н. Микропроцесорни системи. ТУ-Варна, 1999 (OCR)
Intel 64 and IA-32 Architectures Software Developer’s Manual, Vol. 3A, Chapter 8 (Multiple Processor Management) и Chapter 10 (Advanced Programmable Interrupt Controller)
Intel Multi-Processor Specification v1.4
