Глава XII — Пряк достъп до паметта. Контролер 8237A

1. Концепция за пряк достъп до паметта (DMA)

DMA (Direct Memory Access) позволява обмен на данни между входно-изходни устройства (ВУ) и паметта без намеса на процесора:

• Процесорът само стартира операцията (задава адрес, брой, посока) и регистрира завършването й
• DMA контролерът заема шината от процесора и изпълнява предаването самостоятелно
• Процесорът и DMA работят паралелно — всеки изпълнява своите задачи

Предимство: значително по-висока пропускателна способност в сравнение с програмиран В/И (polling) или прекъсвания.

---

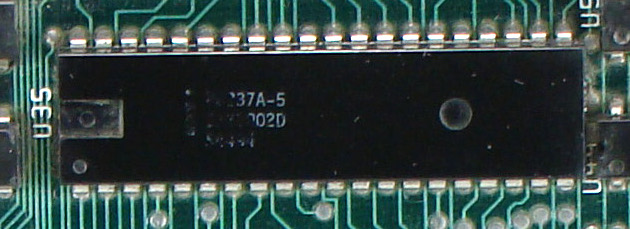

2. Контролер 8237A — общ преглед

Intel 8237A (i8237A) е програмируем DMA контролер, използван в системи на базата на i8086/i286. В 32-битови системи се използват съвместими интегрирани DMA контролери (напр. в PCI чипсети).

Характеристики

Параметър	Стойност
Брой канали	4 независими
Максимален адрес на памет	64 KB на канал (16-битов брояч)
Разширение на адреса	Чрез външни регистри на страниците
Каскадно свързване	Да (за повече от 4 канала)

---

3. Вътрешна структура на 8237A

Три основни блока за управление:

3.1 Синхронизация и управление

Генерира вътрешни и външни сигнали:

Сигнал	Описание
MEMR#	Memory Read — четене от памет
MEMW#	Memory Write — запис в памет
IOR#	I/O Read — четене от ВУ
IOW#	I/O Write — запис към ВУ
AEN	Address Enable — строб на валиден адрес (A7–A0)
ADSTB	Address Strobe — синхронизира старшата част на адреса
READY	Готовност на паметта/устройството
CS#	Chip Select — избор на контролера от МП

3.2 Управление на команди

Декодира командите, изпратени от МП и определя режима на обслужване.

3.3 Блок за управление на приоритета

Сигнал	Описание
DREQ0–DREQ3	DMA Request — заявки от ВУ (асинхронни)
DACK0–DACK3	DMA Acknowledge — разрешение за обслужване
HRQ	Hold Request — заявка към МП за шина
HLDA	Hold Acknowledge — МП предоставя шината

3.4 Регистри на каналите (4 канала × 4 регистъра)

Регистър	Описание
Базов адрес	Начален адрес; зарежда се преди операцията
Базов брояч	Брой думи за предаване; зарежда се преди операцията
Текущ адрес	Адресът на следващия елемент; обновява се автоматично
Текущ брояч	Остатъчен брой думи; намалява с 1 след всяко предаване

Базовите регистри не се променят при изпълнение — служат за автоматично инициализиране. Текущите регистри отразяват моментното състояние.

---

4. Функциониране — пасивен и активен цикъл

4.1 Пасивен цикъл (SI)

Когато няма заявка за обмен, контролерът изпълнява пасивен цикъл:

• Следи DREQ0–DREQ3 от ВУ
• При активен CS# → режим на програмиране (МП адресира регистрите)
  • A3–A0 → адрес на регистър
  • IOR#/IOW# → четене/запис
  • D7–D0 → данни
  • Вътрешен тригер за старши/младши байт на 16-битовите регистри

4.2 Активен цикъл

При получена заявка DREQ:

SO: HRQ активен → изчаква HLDA от МП
S1: Извежда текущия адрес (A7–A0) + управляващ сигнал AEN
    Старшата част на адреса (D7–D0) → запомня се в регистъра на страниците (ADSTB)
S2: DACK активен → ВУ е разрешено
S3–S4: Активни едновременно MEMW# + IOR# (запис от ВУ в памет)
        или MEMR# + IOW# (четене от памет към ВУ)

При блоково предаване: старшата част на адреса се извежда само веднъж за всеки 256 цикъла — следващите S2-S3-S4 не повтарят S1.

---

5. Режими на активен цикъл

Режим	Описание
Единично предаване	При HLDA — едно предаване → освобождава шина; автоматично обновяване на брояча/адреса
Блоково предаване	Серия предавания до изчерпване на брояча или сигнал EOP#
Предаване по заявка	Серия предавания до изчерпване на брояча, EOP# или снемане на DREQ
Каскаден режим	HRQ/HLDA на допълнителния контролер = DREQ/DACK на канал на главния

Типове предавания

Тип	Управляващи сигнали	Описание
Запис	MEMW# + IOR# активни	ВУ → Памет
Четене	MEMR# + IOW# активни	Памет → ВУ
Проверка	Никакви изходи	Псевдопредаване — DMA генерира адреси без реален обмен

---

6. Предаване памет → памет

8237A поддържа предаване памет–памет с Канал 0 (четене) и Канал 1 (запис):

1. Програмно активиране на DREQ0
2. При HLDA: Канал 0 чете байт → вътрешен буфер
3. Канал 1 записва буфера по текущия адрес на Канал 1
4. При изчерпване на брояча на Канал 1 → EOP# сигнал

Канал 0 може да бъде програмиран с фиксиран адрес — така може да се инициализира блок памет с едно и също съдържание.

---

7. Програмиране на контролера

Управляващ регистър (CR) — 8-разреден

Бит	Функция
CR[0]	Разрешава (1) / забранява (0) предаване памет–памет
CR[1]	Канал 0 фиксиран адрес (1) / инкрементиращ (0)
CR[2]	Забранява (1) / разрешава (0) контролера
CR[4]	Ротационен (1) / фиксиран (0) приоритет
CR[6]	DREQ активно ниско (1) / високо (0)
CR[7]	DACK активно ниско (1) / високо (0)

Регистър на режима (MR) — 8-разреден, на канал

Бита	Функция
MR[1:0]	Номер на канала
MR[3:2]	Тип предаване: 00=проверка, 01=запис, 10=четене
MR[4]	Автоинициализация (1=разрешена)
MR[5]	Инкрементиране (0) / декрементиране (1) на адреса
MR[7:6]	Режим: 00=по заявка, 01=единично, 10=блоково, 11=каскадно

Регистър за заявка (RR) — програмна заявка (немаскируема)

Бит	Функция
RR[1:0]	Номер на канала
RR[2]	Вдига (1) / снема (0) бита за заявка

Регистър на маските (RM) — маскира заявка по канал

Бит	Функция
RM[1:0]	Номер на канала
RM[2]	Установява (1) / снема (0) маската

Регистър на състоянието (SR) — само за четене

Показва кой канал е достигнал края на операцията и кой все още обработва заявка.

Адресация на вътрешните регистри

Регистър	Операция	CS#	IOR#	IOW#	A3	A2	A1	A0
CR	Запис	0	1	0	1	0	0	0
MR	Запис	0	1	0	1	0	1	1
RR	Запис	0	1	0	1	0	0	1
RM	Запис	0	1	0	1	0	1	0
SR	Четене	0	0	1	1	0	0	0
Текущ адрес (канал n)	Четене/Запис	0	x	x	0	0	n[1]	n[0]
Текущ брояч (канал n)	Четене/Запис	0	x	x	0	0	n[1]	n[0]+1

Команди (CS#=0, IOR#=1, IOW#=0):

A3	A2	A1	A0	Команда
1	1	0	0	Нулиране на тригера указател на байтове
1	1	0	1	Начално установяване (Master Clear)
1	1	1	0	Нулиране на регистъра на маските
1	1	1	1	Запис в цялото поле на регистъра на маските

---

8. Адресно пространство в IBM PC

Адреси	Описание
0000h–000Fh	DMA 1 (канали 0–3)
00C0h–00DEh	DMA 2 (канали 4–7, каскаден)
0080h–0083h	Регистри на страниците (DMA 1)
0088h–008Bh	Регистри на страниците (DMA 2)

---

9. Пример за програмиране (реален режим)

Конфигурация на канал 2 на DMA за четене на 512 байта от дискетно устройство:

; Канал 2: четене, единично, без автоинициализация, адрес +1
mov al, 46h         ; 01000110B: канал 2, четене, единично, +1
out 00Bh, al        ; записва в регистъра на режима
out 00Ch, al        ; нулира тригера указател на байтове

; Изчисляване на физическия адрес на буфера
mov ax, cs
mov cl, 4
rol ax, cl          ; cx:ax = адрес на сегмента
mov ch, al
and ch, 0F0h        ; ch = старши 4 бита на адреса
add ax, offset BUF  ; добавя отместване
adc ch, 0           ; пренос към страницата

; Запис на адреса
out 04h, al         ; младши байт на адреса → канал 2 (DMA1 = 04h)
mov al, ah
out 04h, al         ; старши байт

; Запис на страницата
mov al, ch
out 81h, al         ; регистър на страниците, канал 2

; Запис на брояча (512 байта - 1 = 511 = 01FFh)
mov ax, 511
out 05h, al         ; младши байт → канал 2 (DMA1 = 05h)
mov al, ah
out 05h, al         ; старши байт

; Разрешаване на канал 2
mov al, 02h         ; снема маската на канал 2
out 0Ah, al

BUF DB 512 DUP(?)   ; буфер

---

10. Интегрирани DMA контролери (PCI)

В съвременните PCI чипсети (напр. Intel 82371AB / PIIX4) са включени два съвместими 8237 контролера — каскадно свързани, с 7 независими канала.

Конфигурационни режими на канал:

• ISA DMA — стандартни сигнали DREQ/DACK
• DMA стил PC/PCI — PCI линии REQ#/GNT# за PCI базирани ВУ
• Разпределена DMA (DDMA) — DMA регистрите са физически в PCI устройство; PIIX4 работи като посредник

---

Резюме за изпита

• DMA: обмен памет–ВУ без процесор; МП само стартира и регистрира
• 8237A: 4 канала; базови + текущи регистри (адрес + брояч) на канал
• HRQ/HLDA: заявка/разрешение за шина; DREQ/DACK: заявка/разрешение от ВУ
• Пасивен цикъл: SI (следи DREQ, програмира се от МП)
• Активен цикъл: SO → S1 (адрес) → S2 (DACK) → S3–S4 (данни) → снема HRQ
• Режими: единично, блоково, по заявка, каскадно
• Типове: запис (ВУ→Памет), четене (Памет→ВУ), проверка (псевдо)
• Автоинициализация: текущи := базови след края на операцията

→ Речник на всички съкращения

---

Източници:

• Рускова Н. Микропроцесорни системи. ТУ-Варна, 1999 (OCR)
• Intel 8237A-5 Programmable DMA Controller Datasheet
• Intel 82371AB PCI-to-ISA/IDE Xcelerator (PIIX4) Datasheet
